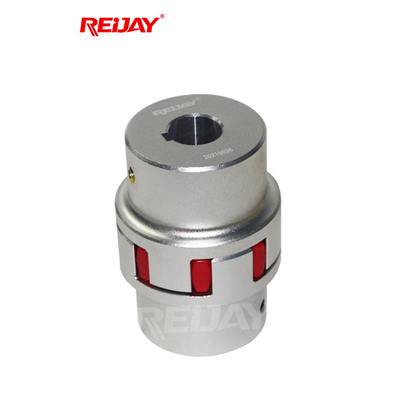

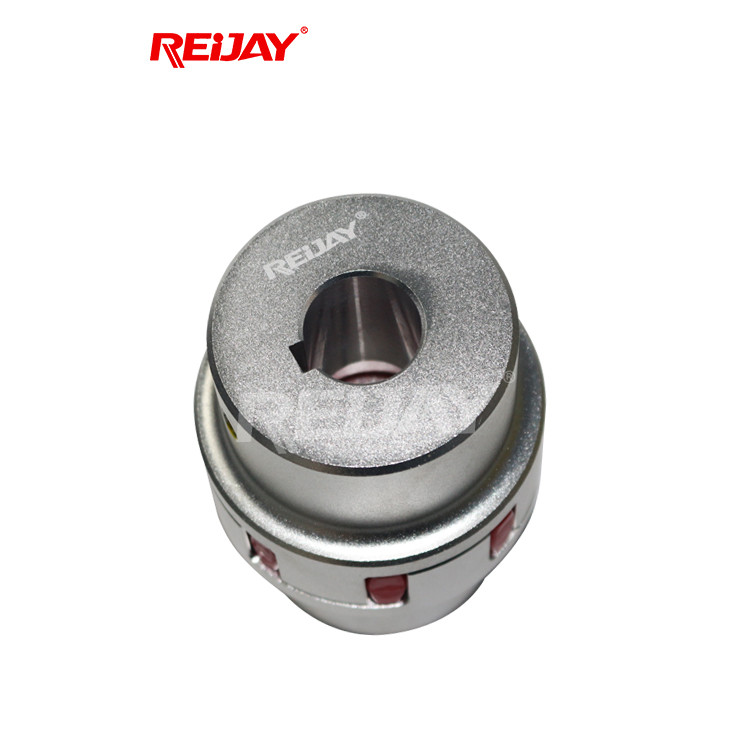

RA Flexible Jaw Coupling GG-Spinnen-Wellenkupplung für hydraulische Maschinerie
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProdukt-Name | RA-Reihe flexible Klauenkupplung | Material | GG |
---|---|---|---|
Anwendung | Hydraulische Maschinerie | Nennmoment | 15-25600 Nanometer |
Garantie | 2 Jahre | Arbeitsbereich | Hydraulisch und Baumaschinen |
Vorteile | Ölwiderstand; Elektrische Isolierung | Flexibel oder steif | Flexibel |
Markieren | RA Flexible Jaw Coupling,Hydraulische flexible Klauenkupplung,Flexible Spinnenwellenkupplung GG |
Leistungsstarke RA-Reihe flexible Klauenkupplung für hydraulische Maschinerie
Die flexible Klauenkupplung der RA-Reihe ist weitverbreitet, auch genannt die Klauenkupplung, bestanden aus zwei Metallkieferdisketten und einem elastischen Körper. Die zwei Metallkieferdisketten sind- im Allgemeinen das Stahl Messgerät 45, aber Aluminiumlegierungen sind auch hilfreich, wenn empfindliche Lasten angefordert werden.
Die flexible Klauenkupplung der RA-Reihe wird durch Bearbeitungsarten wie Drehen, Mahlen und Behauen verarbeitet und dann eine Gesamtwärmebehandlung durchmacht. Um genügende mechanische Festigkeit sicherzustellen, gibt es auch eine Kieferdiskette auf dem Markt der ein Casting ist, das in den großen Mengen produziert werden kann und Verarbeitungsverluste beseitigt. So im Hinblick auf Preis, ist es viel niedriger als maschinell bearbeitend. Jedoch ist die Leistung von Castings nicht gut, und es wird nicht empfohlen, in einigen kritischen Arbeitsbedingungen verwendet zu werden. Darüber hinaus sind die Kiefer der Castings anfällig, weg unter die Hochgeschwindigkeits- oder Hochlastsbedingungen zu fallen.
Die flexible Klauenkupplung der RA-Reihe hat eine einfache Struktur, keine Schmierung, einfache Wartung, die einfache Inspektion, wartungsfrei und kann ununterbrochen für eine lange Zeit laufen. Elastische Elemente des hochfesten Polyurethans sind haltbar und öl-beständig, haben große Tragfähigkeit, lange Nutzungsdauer, und sind sicher und zuverlässig. Stabile und engagierte Arbeit, mit guter Schwingungsdämpfung, Pufferbetrieb und elektrischen Isolierungseigenschaften. Hat umfangreiche axiale, Radial- und eckige Ausgleichsfähigkeiten. Einfache Struktur, kleine Radialgröße, leichter, kleiner Trägheitsmoment, passend für die mittleren und Hochgeschwindigkeitsgelegenheiten.
Strukturelle Eigenschaften der RA-Reihe:
1. Zwischenelastomerverbindung
2. Kann Erschütterung absorbieren und kompensiert Radial-, eckige und axiale Abweichung
3. Ölwiderstand und elektrische Isolierung
4. sind rechtsläufige und nach linksrotationseigenschaften die selben
5. Festlegung mit Stellschrauben
Flexible Klauenkupplungen der RA-Reihe sind in den werkzeugmaschinen, IN CNC-Drehbänken, in den Mitten der maschinellen Bearbeitung, in den Graviermaschinen, in Fräsmaschinen CNC, in den Computerklingeln, in der metallurgischen Maschinerie, in Minenmaschiene, in der Erdölmaschinerie, in der chemischen Maschinerie, in anhebender Maschinerie, in der Transportmaschinerie, in der Leichtindustriemaschinerie, in der Textilmaschinerie, in den Pumpen, in den Fans, in etc. weitverbreitet.
Technische Spezifikationen
Welle D×I [Millimeter] |
n=750 [1/min] Power P |
Größe | TK-Maximum [Nanometer] |
n=1000 [1/min] Energie P |
Größe | TK-Maximum [Nanometer] |
n=1500 [1/min] Energie P |
Größe | TK-Maximum [Nanometer] |
n=3000 [1/min] Energie P |
Größe | TK-Maximum [Nanometer] | ||||||
Bewegungsgröße |
=1500 [1/min] |
=3000 [1/min] |
Kilowatt |
TAN [Nanometer] |
Kilowatt |
TAN [Nanometer] |
Kilowatt |
TAN [Nanometer] |
Kilowatt |
TAN [Nanometer] |
||||||||
56 | 9*20 | - | - | 14/16 | 15 | - | - | 14/16 | 20 | 0,06 | 0,4 | 14/16 | 20 | 0,09 | 0,3 | 14/16 | 20 | |
15 | 15 | 0,09 | 0,6 | 15 | 0,12 | 0,4 | 15 | |||||||||||
63 | 11*23 | - | - | - | - | 0,12 | 0,9 | 0,18 | 0,6 | |||||||||
- | 0,18 | 1,2 | 0,25 | 0,9 | ||||||||||||||
71 | 14*30 | - | - | - | - | 0,25 | 1,8 | 0,37 | 1,3 | |||||||||
0,37 | 2,5 | 0,55 | 1,9 | |||||||||||||||
80 | 19*40 | - | - | 19/24 | 20 | 0,37 | 3,7 | 19/24 | 20 | 0,55 | 3,7 | 19/24 | 20 | 0,75 | 2,5 | 19/24 | 20 | |
0,55 | 5,5 | 0,75 | 5,0 | 1,1 | 3,7 | |||||||||||||
90S | 24*50 | - | - | 0,75 | 7,9 | 1,1 | 7,5 | 1,5 | 4,9 | |||||||||
90L | - | - | 1,1 | 11 | 1,5 | 10 | 2,2 | 7,4 | ||||||||||
100L | 28*60 | 0,75 | 11 | 24/32 | 70 | 1,5 | 15 | 24/32 | 70 | 2,2 | 15 | 24/32 | 70 | 3 | 9,8 | 24/32 | 70 | |
1,1 | 16 | 3 | 20 | |||||||||||||||
112M | 1,5 | 21 | 2,2 | 22 | 4 | 27 | 4 | 13 | ||||||||||
132S | 38*80 | 2,2 | 29 | 28/38 | 190 | 3 | 30 | 28/38 | 190 | 5,5 | 36 | 28/38 | 190 | 5,5 | 18 | 28/38 | 190 | |
7,5 | 25 | |||||||||||||||||
132M | 3 | 40 | 4 | 39 | 7,5 | 49 | ||||||||||||
5,5 | 55 | |||||||||||||||||
160M | 42*110 | 4 | 54 | 38/45 | 380 | 7,5 | 74 | 38/45 | 380 | 11 | 72 | 38/45 | 380 | 11 | 35 | 38/45 | 380 | |
5,5 | 74 | 15 | 49 | |||||||||||||||
160L | 7,5 | 100 | 11 | 108 | 15 | 98 | 18,5 | 60 | ||||||||||
180M | 48*110 | 42/55 | 530 | 42/55 | 530 | 18,5 | 121 | 42/55 | 530 | 22 | 72 | 42/55 | 530 | |||||
180L | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
200L | 55*110 | 15 | 196 | 18,5 | 185 | 30 | 195 | 30 | 97 | |||||||||
22 | 215 | 37 | 117 | |||||||||||||||
225S | 60*140 | 55*110 | 18,5 | 245 | 48/60 | 620 | 48/60 | 620 | 37 | 245 | 48/60 | 620 | ||||||
225M | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
250M | 65*140 | 60*140 | 30 | 390 | 65/75 | 1250 | 37 | 361 | 55/70 | 820 | 55 | 357 | 55/70 | 820 | 55 | 176 | 48/60 | 620 |
280S | 75*140 | 65*140 | 37 | 490 | 45 | 440 | 65/75 | 1250 | 75 | 487 | 65/75 | 1250 | 75 | 245 | 55/70 | 820 | ||
280M | 45 | 565 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
315S | 80*170 | 55 | 715 | 75/90 | 2560 | 75 | 730 | 75/90 | 2560 | 110 | 714 | 75/90 | 2560 | 110 | 350 | |||
315M | 75 | 970 | 90/100 | 4800 | 90 | 876 | 132 | 857 | 132 | 420 | 65/75 | 1250 | ||||||
315L | 90 | 1170 | 110 | 1070 | 90/100 | 4800 | 160 | 1030 | 90/100 | 4800 | 160 | 613 | ||||||
110 | 1420 | 132 | 1280 | 200 | 1290 | 200 | 641 | |||||||||||
355L | 95*170 | 75*140 | 132 | 1710 | 160 | 1550 | 250 | 1610 | 250 | 801 | 75/90 | 2560 | ||||||
160 | 2070 | 100/110 | 6600 | 200 | 1930 | 315 | 2020 | 315 | 1010 | |||||||||
200 | 2580 | 250 | 2420 | |||||||||||||||
100/110 | 6600 | 90/100 | 4800 | |||||||||||||||
400L | 100*210 | 80*170 | 250 | 3230 | 110/125 | 9600 | 315 | 3040 | 2280 | 100/110 | 6600 | 355 | 1140 | |||||
2560 | 400 | 1280 |
Unsere strategischen Partner
Im Jahre 2003, Shanghai Reijay Hydraulic & Transmission Tech Co., Ltd-Fokus auf mechanischer Kraftübertragungskoppelung, Ersatzteile des Hydrauliksystems und Fertigung und Export gegründet der Wärmetauscherprodukte (Ölheizung und abkühlende Ausrüstung). Wir erbringen auch relevante technische Unterstützung und Dienstleistung. Wir dienen auch Kunden mit dem Entwurf, Zusammenbau, Umgestaltung und Wartung von Komponenten der industriellen Automatisierung (pneumatisch, hydraulisch, PLC), industrielle intelligente Systeme, Hydraulikaggregate und Antriebsabschnitte.
Q: Wer sind wir?
Wir werden in Shanghai, China angesiedelt, im Jahre 2003 begonnen, verkaufen an Binnenmarkt (50,00%), Nordamerika (25,00%), Europa (5,00%), Afrika (5,00%), Südostasien (5,00%), Südamerika (5,00%)… Es gibt ungefähr 180-300 Menschen in unserem Büro und in Fabrik.
Q: Wie können wir Qualität garantieren?
Immer eine Vorproduktionsprobe vor Massenproduktion; Immer Endprüfung vor Versand
Q: Welche Informationen sollte ich bitten Sie, um das Produkt zu bestätigen?
Bewegungszeichnung oder andere Technikparameter
Q: Was können Sie von uns kaufen?
Koppelungs-, Bellhousings-, Öltanks, Reinigungsabdeckungen, Kühlvorrichtungen, hydraulische Teile, etc.
Q: Warum sollten Sie von uns, nicht von anderen Lieferanten kaufen?
Wir sind ein Berufs-Soem-Hersteller mit 20 Jahren Geschichte und konzentrieren uns auf mechanische Kraftübertragungskoppelung, Ersatzteile des Hydrauliksystems und Wärmetauscherproduktfertigung und -export. Wir erbringen auch relevante technische Unterstützung und Dienstleistung.
Q: Was ist Ihr Produktgarantiezeitraum?
Wir bieten 2-10 Dienstjahre das Leben an, da der Schiffabreisetag China verließ.
Q: Welche Dienstleistungen können wir erbringen?
Geltende Lieferbedingungen: UHRKETTE, CFR, CIF, EXW, CIP, FCA, Kurierdienst;
Geltende Zahlungs-Währung: USD, EUR, HKD, CNY;
Geltende Zahlungs-Art: T/T, L/C, D/P D/A, Paypal, Western Union;
Sprache gesprochen: Englisch, chinesisch, spanisch
