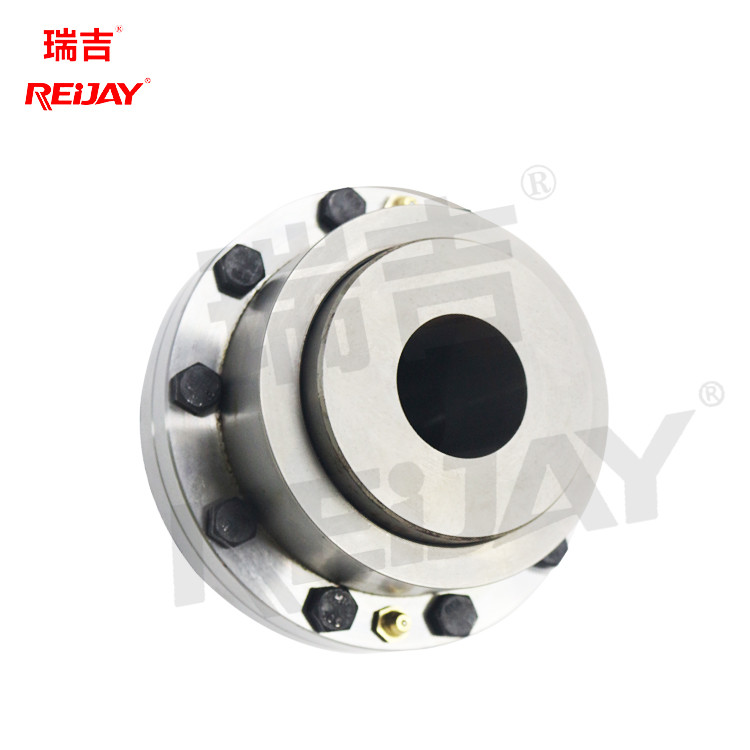

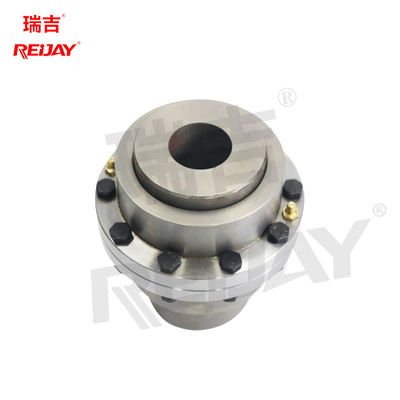

Flexible radialBogenzahnkupplung Dreh- 1900 U/min
| Herkunftsort | China |
|---|---|
| Markenname | REIJAY |
| Zertifizierung | Provided |
| Modellnummer | R-VQSP |
| Min Bestellmenge | 1 Satz |
| Preis | Negotiable |
| Verpackung Informationen | Accoording zu Ihrem Bedarf |
| Lieferzeit | Verkäuflich |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 500 Sätze pro Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produkt-Name | Flexible Bogenzahnkupplung | Eigenschaft | Kleine radiale Größe |
|---|---|---|---|
| Anwendung | Niedrige Geschwindigkeit und schwere Lastbedingungen | Vorteil | Einfache Wartung und lange Lebensdauer |
| Nennmoment | 6,3-16000 Nm | Arbeitsbereich | Maschinen Master-Slave-Schaft |
| fertigen Sie besonders an | Unterstützung | Garantie | 2 Jahre |
| Kundendienst | Unterstützung | Andere | Professionelle Techniker unterstützen die Auswahl |
| Markieren | Bedingungs-flexible Bogenzahnkupplung,Flexible Bogenzahnkupplung von 1900 U/min,Dreh- Radialkoppelung |
||
Produkt-Beschreibung
Kleine Radialgröße und große Tragfähigkeit flexible Bogenzahnkupplung für Zustände der langsamen und schweren Last
Die Dreh- Erschütterung der Bogenzahnkupplung wird analysiert und studiert. Die Fourier-Reihe Lösungsmethode wird hauptsächlich angewendet, um die Dreh- Erschütterung der Verbindungswelle der Bogenzahnkupplung mit den Parametern der Freigaben-, Dämpfungs- und Erregungskraft zu analysieren. Viele Tests werden auf der axialen Erschütterung der Verbindungswelle der Bogenzahnkupplung durchgeführt, und die Hauptgründe für die axiale Erschütterung werden qualitativ dargelegt. Es wird unterstrichen, dass die axiale Erschütterung hauptsächlich durch die Versetzung und die Reibung der Zahnoberfläche verursacht wird. Großes axiales Spiel tritt ohne eine axiale Wiederherstellungskraft oder -Drucklager auf.
Technische Spezifikationen
| Größe |
Bewertetes Drehmoment (Nanometer) |
max. Drehgeschwindigkeit | Bohrungsgröße |
Gewicht (Kilogramm) |
OAL (Millimeter) |
LTB (Millimeter) |
LTB1 (Millimeter) |
||
|
Undynamische Balance U/min |
Dynamische Balance U/min | ID1 | ID2 | ||||||
| Maximum. | Maximum. | ||||||||
| 7 | 110000 | 2000 | 3000 | 225 | 320 | 431 (462) | 451 (452) | 221 | 221 |
| 8 | 150000 | 1900 | 2850 | 310 | 375 | 708 (730) | 568 (572) | 279 | 279 |
| 9 | 210000 | 1750 | 2625 | 340 | 415 | 915 (966) | 597 (598) | 292 | 292 |
| 10 | 280000 | 1550 | 2325 | 355 | 455 | 1.135 (1236) | 622 (626) | 305 | 305 |
| 11 | 390000 | 1400 | 2100 | 410 | 500 | 1.535 (1653) | 679 (683) | 334 | 334 |
| 12 | 500000 | 1300 | 1950 | 435 | — | 1.891 (2047) | 718 (721) | 353 | 353 |
| 13 | 600000 | 1150 | 1725 | 480 | — | 2.368 (2542) | 762 (762) | 372 | 372 |
| 14 | 730000 | 1050 | 1575 | — | — | 2.906 (3104) | 806(806) | 394 | 394 |
| 15 | 880000 | 900 | 1350 | — | — | 3.500 (3743) | 857 (857) | 419 | 419 |
| 16 | 1070000 | 800 | 1200 | — | — | 4.200 (4471) | 908 (908) | 441 | 441 |
| 18 | 1420000 | 550 | 825 | — | — | 5.398 (5754) | 940(940) | 457 | 457 |
| 20 | 1920000 | 450 | 675 | — | — | 7.641 (8223) | 1099 (1099) | 537 | 537 |
| 22 | 2420000 | 380 | 570 | — | — | 9.974 (10747) | 1194(1197) | 584 | 584 |
| 24 | 2990000 | 325 | 485 | — | — | 12.592 (13601) | 1283(1286) | 629 | 629 |
| 26 | 3700000 | 280 | 420 | — | — | 15.604 (16845) | 1372 (13750 | 673 | 673 |
| 28 | 4410000 | 240 | 360 | — | — | 18.573 (19981) | 1403(1407) | 689 | 689 |
| 30 | 5340000 | 220 | 330 | — | — | 21.551 (23184) | 1429(1432) | 702 | 702 |
