Plc-hydraulische Nylonärmel-Bogenzahnkupplung verbindenes Bowex B28, Nylonärmelbogenzahnkupplung
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xMaterial | Stahl und Gummi | Produktname | Nylonärmelbogenzahnkupplung Bowex M-28 |
---|---|---|---|
Anwendung | Baumaschinen | Schlüsselwort | Nylon-Hülsen-Zahnkupplung Bowex-Kupplung |
Modell | B-14,19,24,28,32,38,42,48,55,65,80,100 | Marke | REIJAY |
Garantie | 2 Jahre | Verpackung | Verfügbar auf Anfrage |
Markieren | Plc-Nylonärmel-Bogenzahnkupplung,Hydraulische Nylonärmel-Bogenzahnkupplung,bowex m28 Koppelung |

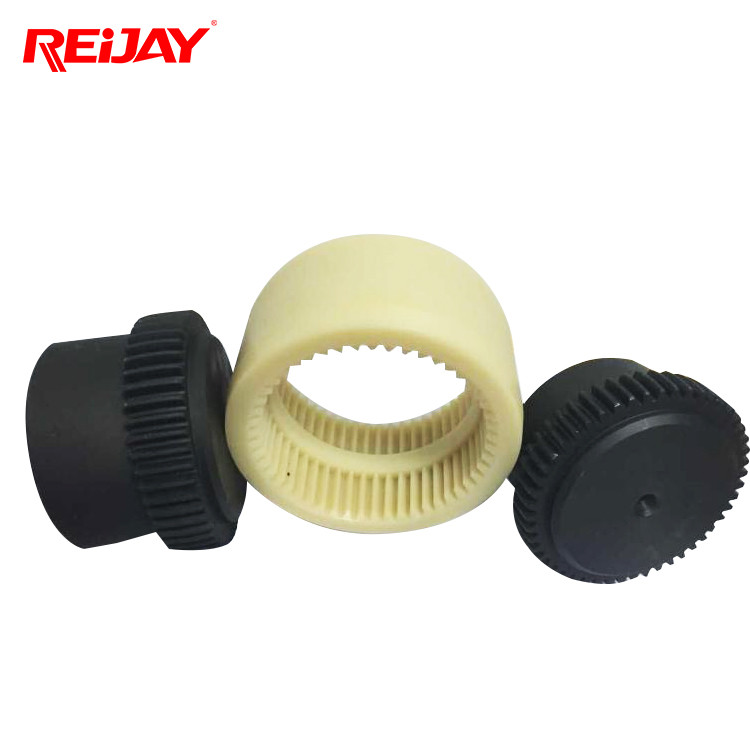

Nylonärmel-Bogenzahnkupplung Bowex M-28
1. Ausgleich der axialen, Radial- und eckigen Versetzung der Wellen durch doppelte cardanic Aktion; Einfache und einfache Versammlung; Hohes elektrisches isolierendes Eigentum; Hohe Wärmebeständigkeit; Keine Wartung brauchte
2. Die DENTEXR-Koppelung ist eine flexible Bogenzahnkupplung, deren typische Eigenschaften zwei übereinstimmende Naben mit den gekrönten Zähnen sind, die Drehmoment übertragen, indem sie mit der internen Verzahnung einer Unterkunftkomponente einer Unterkunftkomponente ineinander greifen.
3. Die Anschlussmuffe mit axial parallelem verwickeltem Getriebe wird an den Zahnflanken der Kopplungsnabe zentriert. Der Kopplungsentwurf erfüllt die Anforderung, die Radial-, eckigen und axialen Wellenverschiebungen zu kompensieren, zum der benachbarten Wellenlager von nicht-kontrolliertem, Beiladungen zu entlasten.
4. Sogar mit der maximalen zulässigen Verschiebung, wird Randkontakt der Zähne ausgeschlossen, und es gibt keine periodische Schwankung der Winkelgeschwindigkeit. Die hohen internen Polsterungseigenschaften des Plastiks benutzt für die Anschlussmuffe, den Effekt der Stoßbelastung zu verringern.
5. sind DENTEXR-Koppelungen für horizontale und vertikale Wellenverbindung, die Umkehrung und Aussetzbetrieb passend. Die Stahl-/Plastikkombination hat auch den Vorteil, den keine Schmierung durch Öl oder Fett angefordert wird;
6. benötigt die Koppelung deshalb keine Wartung. Das Polyamid 6,6, das für die Anschlussmuffe benutzt wird, wird durch seine ausgezeichneten gleitenden Eigenschaften und Verschleißfestigkeit unterschieden; es ist auch gegen alle Markt-Standardschmiermittel und Hydrauliköle beständig. Jedoch können Substanzen des stark polaren Charakters, wie starke Mineralsäuren, Ameisensäure, Kresol, Glykol und Benzylalkohol, Polyamid 6,6 bei hohen Temperaturen auflösen.
7. wird maximale Service-Zuverlässigkeit bei den Temperaturen between-25 C und +80 °C. garantiert. Eine Anschlussmuffe in Hitze-stabilisierten Polyamiden wird für Temperaturen bis +140" ℃ angefordert.
Technische Spezifikationen:
Produkt-Name | ersetzen Sie Koppelung KTR Bowex |
Standard | Iecstandardmotor |
Material | Edelstahl, gegossener Stahl, Aluminium, Roheisen |
Art | Kratzen Sie verbindene elastische Präzision der Koppelungs-NBL kein zahnlos Rückprall Expansionsärmel…. |
Betriebstemperatur | -40°C zu +120°C |
Verbindungsweise | Passend für horizontale und vertikale Wellenverbindung |
Eigenschaft | Leicht, flexibel, Schwingungsdämpfung |
Kunden-Auftrag | Verfügbar auf Anfrage |
Anwendung | Maschinen-Bau und Anlagenbau, Iecstandardmotor, Minenmaschiene, hydraulische Maschinerie…. |
Modell |
M-14.M-19, M-24, M-28/32/38//42/48/55/65/20/100 |
Art | Prebored |
Endbohrung d (Millimeter] |
Maße (Millimeter) |
Ausgedehnte Nabenlänge | Gewicht | Trägheitsmoment | ||||||||||
Min. | Maximum. | B | L | L1/L2 | E | H* | C | F | g | f | L1/L2 | [Kilogramm] | J [kg2] | |||
B-14 | 5 | 6 | 14 | 40 | 25 | 50 | 23 | 4 | 15 | 6,5 | 37 | M5 | 6 | 40 | 0,175 | 0,000030 |
B-19 | 8 | 9 | 19 | 48 | 30 | 54 | 25 | 4 | 17 | 7 | 37 | M5 | 6 | 0,32 | 0,00047 | |
B-24 | 9 | 10 | 24 | 52 | 36 | 56 | 26 | 4 | 17 | 7,5 | 41 | M5 | 6 | 50 | 0,316 | 0,000093 |
B-28 | 9 | 10 | 28 | 66 | 44 | 84 | 40 | 4 | 20 | 19 | 46 | M8 | 10 | 55 | 0,739 | 0,00031 |
B-32 | 11 | 12 | 32 | 76 | 50 | 84 | 40 | 4 | 20 | 18 | 48 | M8 | 10 | 55 | 0,95 | 0,00055 |
B-38 | 12 | 14 | 38 | 83 | 58 | 84 | 40 | 4 | 20 | 18 | 48 | M8 | 10 | 60 | 1,22 | 0,00087 |
B-42 | 16 | 20 | 42 | 92 | 65 | 88 | 42 | 4 | 22 | 19 | 50 | M8 | 10 | 60 | 1,49 | 0,0014 |
B-48 | 16 | 20 | 48 | 100 | 68 | 104 | 50 | 4 | 22 | 27 | 50 | M8 | 10 | 60 | 1,81 | 0,0018 |
B-55 | 25 | 55 | 125 | 83 | 124 | 60 | 4 | 30 | 30 | 65 | M10 | 20 | 3,45 | 0,0046 | ||
B-65 | 0/30 | 10/32 | 65 | 140 | 96 | 144 | 70 | 4 | 32 | 36 | 72 | M10 | 20 | 5,18 | 0,0099 | |
B-80 | 30 | 80 | 175 | 124 | 186 | 90 | 6 | 45 | 46,5 | 93 | M10 | 20 | 11,5 | 0,037 | ||
B-100 | 35 | 40 | 100 | 210 | 152 | 228 | 110 | 8 | 55 | 63 | 102 | M12 | 30 | 20,5 | 0,1156 |
