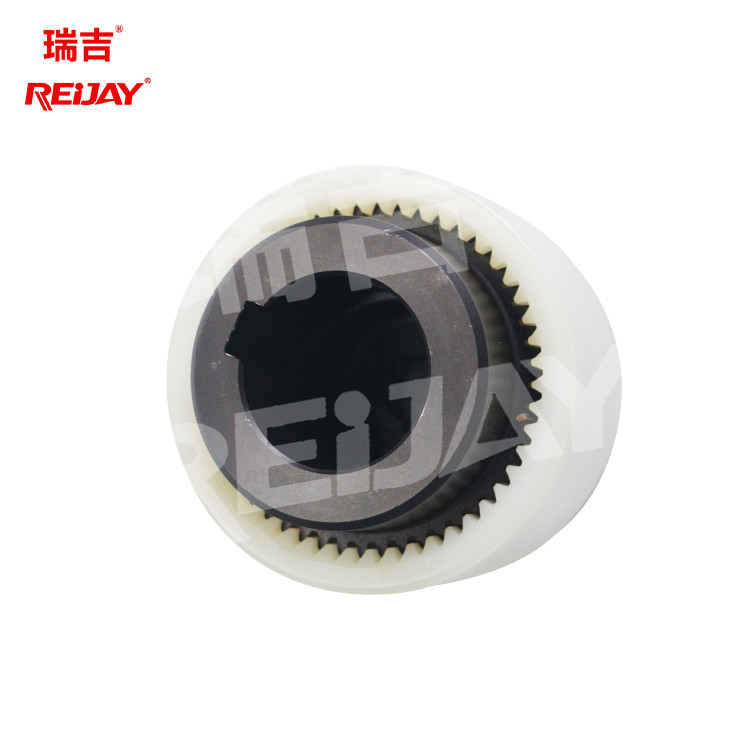

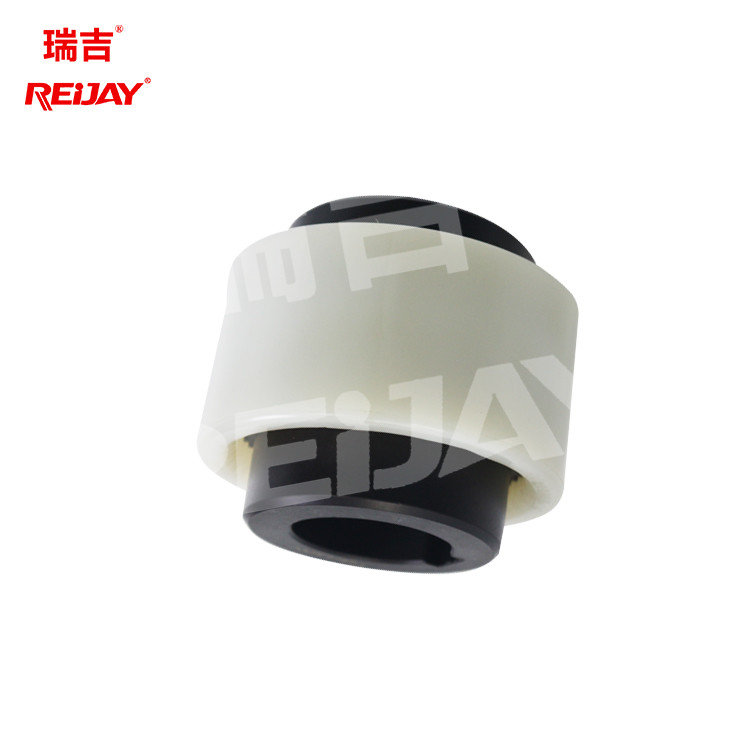

Bowex kurvte Zahn-Nylonbogenzahnkupplung für Bogenzahnkupplung CNC Parts_nylon
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xMaterial | Stahl und Gummi | Soem | ja |
---|---|---|---|
Produktname | Bowex-Kurven-Zahn-Nylonbogenzahnkupplung für CNC-Teile | Anwendung industriell | Produktionsanlage, Maschinerie-Reparaturwerkstatt-, Nahrungsmittel-u. Getränkefabrik, |
Schlüsselwort | Nylonärmelbogenzahnkupplung Bowex-Koppelung Dentex couplingBowex Kurven-Zahn-Nylonbogenzahnkupplung | Modell | M-55 |
Marke | REIJAY | Garantie | 2years |
Verpackung | Standardexport-Verpackung | Bohrungs-Größe | 6-125mm |
Außendurchmesser | 40-270mm | Flexibel oder steif | Flexibel |
Markieren | Nylonbogenzahnkupplung Bowex,Cnc-Nylonbogenzahnkupplung,gebogene Zahnbogenzahnkupplung |
PRODUKT-BESCHREIBUNG
Im Jahre 2003, Shanghai Reijay Hydraulic & Transmission Tech Co., Ltd-Fokus auf mechanischer Kraftübertragungskoppelung, Ersatzteile des Hydrauliksystems und Fertigung und Export gegründet der Wärmetauscherprodukte (Ölheizung und abkühlende Ausrüstung). Wir erbringen auch relevante technische Unterstützungen und Dienstleistung. Wir auch dienen Kunden mit Entwurf, bauen, remolding und Wartung von Komponenten der industriellen Automatisierung (pneumatisch, hydraulisch, PLC), industrielles intelligentes System, Hydraulikaggregate und Antriebsabschnitte zusammen.
Bowex-Kurven-Zahn-Nylonbogenzahnkupplung für CNC-Teile hat unterhalb der Characteries:
1) Ausgleich der axialen, Radial- und eckigen Versetzung der Wellen durch doppeltes cardanic actionSimple und einfaches assemblyHigh elektrische isolierende propertyHigh thermische stabilityNo Wartung
2) ist Bowex-Kurven-Zahn-Nylon-Bogenzahnkupplung eine flexible Bogenzahnkupplung, deren typische Eigenschaften zwei übereinstimmende Naben mit den gekrönten Zähnen sind, die das Drehmoment übertragen, das mit der internen Verzahnung von einem housingcomponent bymeshing ist.
3) Die Anschlussmuffe mit axial parallelem verwickeltem Getriebe wird an den Zahnflanken der Kopplungsnabe zentriert. Das couplingdesign erfüllt die Anforderung für Ausgleich des Radialstrahls, angularand axiale Wellenverschiebungen, um die neighbouringshaft Lager von nicht-kontrolliertem, Beiladungen zu entlasten.
4) sogar mit der maximalen zulässigen Verschiebung, wird Rand contactof die Zähne ausgeschlossen und es gibt keine periodische Schwankung der Winkelgeschwindigkeit. Die hohen internen Polsterungseigenschaften des theplastic Materials benutzt für die Anschlussmuffe, das Effekt ofshock Laden zu verringern.
5) Bowex-Kurven-Zahn-Nylonbogenzahnkupplung für CNC passend für horizontale und verticalshaft Verbindung, für die Umkehrung und Aussetzbetrieb. kein lubricationby Öl oder Fett wird angefordert;
6) kein Bedarf jede mögliche Wartung ist es auch gegen alle Markt-Standardschmiermittel und Hydrauliköle beständig.
7) garantiert an der Anschlussmuffe der Temperaturen between-25 C und +80 °C.A-in den Hitze-stabilisierten polyamideis erfordert für Temperaturen bis +140" ℃.
Bowex-Kurven-Zahn-Nylonbogenzahnkupplung für CNC-Teiltechnikparameter:
Art | Prebored | Endbohrung d [Millimeter] | Maße [Millimeter] | Ausgedehnte Nabenlänge | Gewicht | Trägheitsmoment | ||||||||||
Minute | maximal | B | L | L1/L2 | E | H* | C | F | g | f | L1/L2 | [Kilogramm] | J [kg2] | |||
B-14 | 5 | 6 | 14 | 40 | 25 | 50 | 23 | 4 | 15 | 6,5 | 37 | M5 | 6 | 40 | 0,175 | 0,000030 |
B-19 | 8 | 9 | 19 | 48 | 30 | 54 | 25 | 4 | 17 | 7 | 37 | M5 | 6 | 0,32 | 0,00047 | |
B-24 | 9 | 10 | 24 | 52 | 36 | 56 | 26 | 4 | 17 | 7,5 | 41 | M5 | 6 | 50 | 0,316 | 0,000093 |
B-28 | 9 | 10 | 28 | 66 | 44 | 84 | 40 | 4 | 20 | 19 | 46 | M8 | 10 | 55 | 0,739 | 0,00031 |
B-32 | 11 | 12 | 32 | 76 | 50 | 84 | 40 | 4 | 20 | 18 | 48 | M8 | 10 | 55 | 0,95 | 0,00055 |
B-38 | 12 | 14 | 38 | 83 | 58 | 84 | 40 | 4 | 20 | 18 | 48 | M8 | 10 | 60 | 1,22 | 0,00087 |
B-42 | 16 | 20 | 42 | 92 | 65 | 88 | 42 | 4 | 22 | 19 | 50 | M8 | 10 | 60 | 1,49 | 0,0014 |
B-48 | 16 | 20 | 48 | 100 | 68 | 104 | 50 | 4 | 22 | 27 | 50 | M8 | 10 | 60 | 1,81 | 0,0018 |
B-55 | 25 | 55 | 125 | 83 | 124 | 60 | 4 | 30 | 30 | 65 | M10 | 20 | 3,45 | 0,0046 | ||
B-65 | 0/30 | 10/32 | 65 | 140 | 96 | 144 | 70 | 4 | 32 | 36 | 72 | M10 | 20 | 5,18 | 0,0099 | |
B-80 | 30 | 80 | 175 | 124 | 186 | 90 | 6 | 45 | 46,5 | 93 | M10 | 20 | 11,5 | 0,037 | ||
B-100 | 35 | 40 | 100 | 210 | 152 | 228 | 110 | 8 | 55 | 63 | 102 | M12 | 30 | 20,5 | 0,1156 |
Bowex-Kurven-Zahn-Nylonbogenzahnkupplung M-14,19,24,28,32,38,42,48,55,65,80,100
Produkt-Name | repalce KTR Bowex Koppelung |
Standard | Iecstandardmotor |
Material | Edelstahl, gegossener Stahl, Aluminium, Roheisen |
Art | Greifer-Koppelung elastisches Couplings/NBL Precison kein Rückprall/Expansionsärmel zahnlos…. |
Betriebstemperatur | (-40°C zu +120°C |
cnnecting Weise | Passend für horizontale und vertikale Wellenverbindung |
Eigenschaft | Leicht, flexibel, Schwingungsdämpfung |
Kundenspezifischer Auftrag | Nehmen Sie an |
Anwendung | Maschinen-Bau und Anlagenbau, Iecstandardmotor, Minenmaschiene, hydraulische Maschinerie…. |
Modell | M-14.M-19, M-24, M-28/32/38//42/48/55/65/20/100 |
Unsere Kunden:
Sind Sie Handelsgesellschaft oder Hersteller?
: Wir sind globaler Baumaschinen Soem-Hersteller und wir sind Rexroth, Parker, Eaton… Sany, Xcmg, Liugong, Katze, Cummins, Zoomlion,… Lieferant jahrelang gewesen.
Wie lang ist Ihre Lieferfrist?
: Im Allgemeinen ist es 5-10 Tage, wenn die Waren auf Lager sind. oder es ist 15-60 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Wie lang sollte ich auf die Antwort warten, nachdem ich die Untersuchung sende?
: Innerhalb 12 Stunden.
Welche Informationen sollte ich bitten Sie, um das Produkt zu bestätigen?
: Vorbildlicher/Größen-, Wellendurchmesser, Loch diameter&Order Quantität etc.
Was ist Ihr Produktgarantiezeitraum?
: Wir bieten eine Jahrgarantie an, da der Schiffabreisetag China verließ.
Was ist Ihre Zahlungsfristen?
: Payment=1000USD<>, 30% T/T im Voraus, Balance vor Versand. Wir nehmen den LC auch an.
Wenn Sie eine andere Frage haben, fühlen sich pls frei, mit uns in Verbindung zu treten
