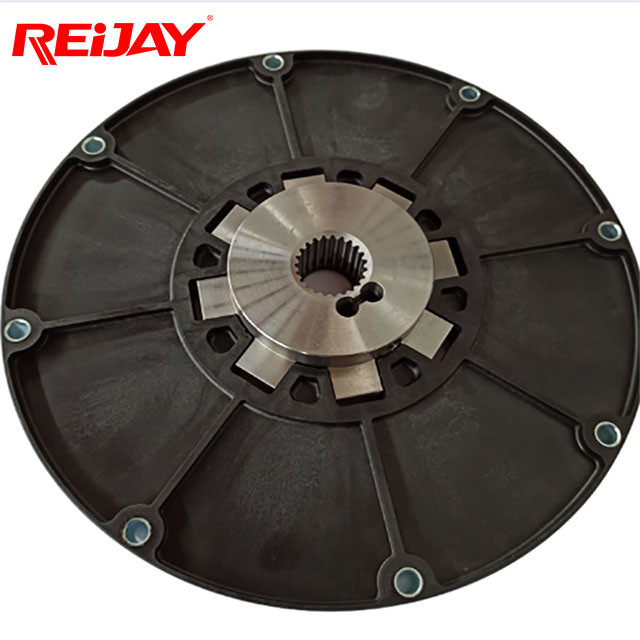

Nylon-Sae Flywheel Coupling für Verbrennungsmaschinen
| Herkunftsort | China |
|---|---|
| Markenname | REIJAY |
| Zertifizierung | Provided |
| Modellnummer | Baumaschinenverbindene Nylonflansche/Schwungrad, das FL verbindet |
| Min Bestellmenge | 2 Sätze |
| Preis | negotiable |
| Verpackung Informationen | Ja |
| Lieferzeit | 2-30 Tage |
| Zahlungsbedingungen | D/P, T/T, Western Union, |
| Versorgungsmaterial-Fähigkeit | Verkäuflich |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Material | Stahl | Schlüsselwörter | Nylonflansche Bowex FL-PA für Verbrennungsmaschinen KTR |
|---|---|---|---|
| Modell | RJK200 | Anwendung | Verbrennungsmaschine |
| Zertifizierung | ISO9001/ITS16949 | Eigenschaft | Hohe Übertragungsrate; Hohe mechanische Festigkeit |
| Standard | SAE Flywheel | Garantie | 2 Jahre |
| Maximales axiales Gap | ±2mm | Farbe | Schwarz |
| Verpackung | plastic+carton+wood-Palette | ||
| Hervorheben | Nylon-Sae Flywheel Coupling,FL-PA Sae Flywheel Coupling,KTR Bowex 48 |
||
Produkt-Beschreibung
Nylon-Sae-Schwungradkupplung für Verbrennungsmotoren
Die involutenförmige Zahnstruktur ist ausschließlich auf Winkelabweichungen ausgelegt, um Winkelkräfte auf Pumpenwelle und Dichtung zu vermeiden.Außerdem ist es vorteilhaft, den radialen Winkel-Montagefehler zu kompensieren und so zusätzliche Belastungen zu vermeiden.

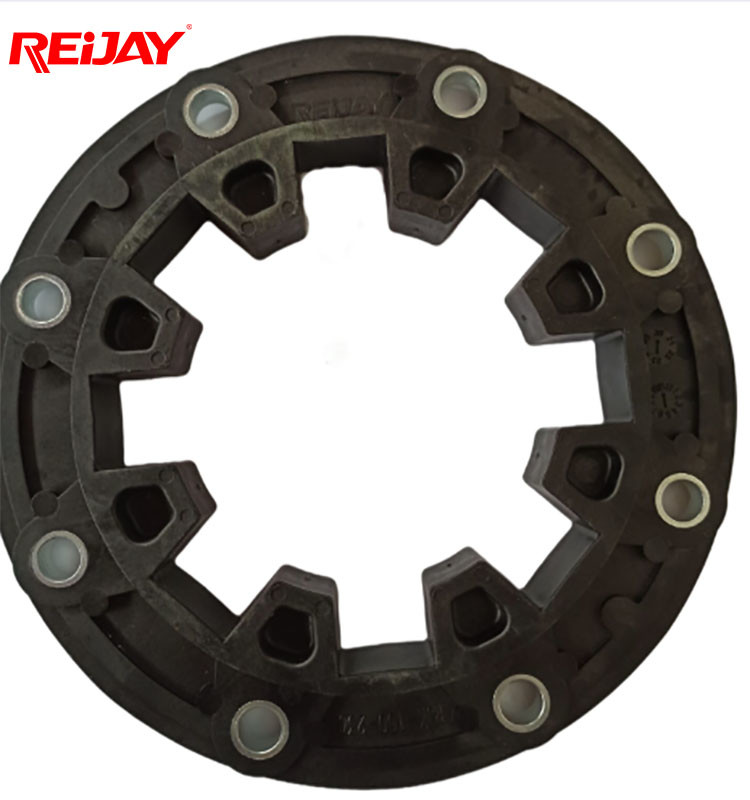

Die Kupplungshülse besteht aus dämpfendem Material, das die Vibrationen während der Übertragung verringern könnte.Der maximale axiale Spalt beträgt ±2 mm, so dass er Wellenbewegungen absorbieren und die von der Axialkraft ausgehende Axialkraft vermeiden kann.
Verstärken Sie die Verbindung von Kupplungshülse und Metallnaben.Es ist keine Wartung und Schmierung erforderlich.
Es ist einfach zu montieren und verfügt über eine hohe mechanische Festigkeit, Hitzebeständigkeit und Isolationsfähigkeit.Die gesamte Kupplungsbaugruppe wird normalerweise am Gehäuse befestigt, und es ist nur eine Pumpenverbindungsplatte erforderlich.Der reduzierte Platz könnte verhindern, dass die Metallplatte der Montagehalterung oder das Hydrauliksystem den Mindestspalt erreicht.Es dient der Verbindung von Verbrennungsmotor und Hydraulikpumpe.Es sind speziell angefertigte Schwungrad-Nylonplatten erhältlich.
Technische Spezifikationen
| SAE-Standard-Schwungradparameter | ||||
| Größe |
Bolzenbefestigungsmittelkreis D1 (mm) |
Außendurchmesser D (mm) |
Bolzenlochdurchmesser (mm) |
Anzahl der Schraubenlöcher |
| 71/2" | 200.02 | 215,90 | 9 | 6 |
| 71/2" | 222,25 | 241,30 | 9 | 8 |
| 8" | 244,47 | 263,52 | 11 | 6 |
| 10" | 295,27 | 314,32 | 11 | 8 |
| 111/2" | 333,37 | 352,42 | 11 | 8 |
| 14" | 438,15 | 466,72 | 14 | 8 |
| Größe |
Bolzenmontage-Mittelkreis D1 (mm) |
Außendurchmesser D (mm) |
Anzahl Bolzenlochdurchmesser (mm) | Standortdimension |
| 96 | 50 | 96 | 4x8 | 70 |
| 125 | 100 | 125 | 3x8 | 80 |
| 135 | 100 | 135 | 3x8 | 135 |
| 150 | 130 | 150 | 5x8 | 106 |
| 152 | 122 | 152 | 3x12 | 105 |
| 155 | 125 | 155 | 3x12 | 155 |
| 210 | 185 | 210 | 3x10 | 125 |
| 220 | 165 | 220 | 6x10 | 220 |
| 220 | 185 | 220 | 3x12 | 125 |
| 170 | 140 | 170 | 3x14 | 170 |
| 209 | 165/170 | 209 | 6x16/3x16 | 209 |
| Technische Parameter der FL-Schwungradkupplung der RB-Serie | |||||||||||||||||||
| Größe | Vorbohrung (mm) | Abmessung (mm) | Sonderlänge | SAE-Größe | Axial | Radial | Eckig | ||||||||||||
| Mindest | max | B | D2 | L1 | L2 | L3 | L4 | L5 | L1max (mm) | 61/2" | 71/2" | 8" | 10" | 111/2" | 14" * | max.Versatz (mm) | |||
| 42 | 20 | 42 | 65 | 100 | 42 | 35 | 42 | 20 | 13 | 60 | X | X | X | X | ±1 | ±0,4 | ±1° | ||
| 48 | 20 | 48 | 68 | 100 | 50 | 43 | 50 | 20 | 13 | 60 | X | X | X | X | |||||
| 65 | 25 | 65 | 96 | 132 | 55 | 49 | 55 | 27 | 21 | 70 | — | X | ±0,6 | ||||||
| 65 | 25 | 65 | 96 | 172 | 55 | 46 | 55 | 31 | 22 | 70 | — | X | |||||||
| 80 | 30 | 80 | 124 | 172 | 55 | 46 | 55 | 30 | 21 | 90 | — | X | X | ±0,8 | |||||
| 100 | 38 | 100 | 152 | 265 | 70 | 78 | 70 | 35 | 21 | 110 | — | — | — | — | X | X | |||
Wir sind ein OEM-Hersteller.So können wir die Centa-Flex-Kupplung im kompletten Satz austauschen, erstellen für Sie eine Zeichnung und garantieren eine lange Lebensdauer.Sie müssen uns Folgendes mitteilen:
1. Beschreibung der Ausrüstung [Zum Beispiel: Bagger (8 Tonnen) JR978, Straßenmaschinen JR934, Bergbaumaschinen (90 Tonnen) JR989, Landmaschinen JR990, Schiffsmaschinen JR901...]
2. Marke, Modell (z. B. CUMMINS 6BTAA5.9-C160...) Maximales Ausgangsdrehmoment und maximale Ausgangsdrehzahl (z. B. 580 Nm, 2200 U/min...) Zeichnung des Schwungrads, Zeichnung des Schwungradgehäuses... Falls vorhanden handelt es sich um eine Verbindungsplatine zwischen dem Schwungradgehäuse und der Pumpe. Bitte fügen Sie die Zeichnungen der Pumpenanschlussplatine bei
Der chinesische OEM-Hersteller Reijay ersetzt Bowex FL-PA-Nylonflansche für Verbrennungsmotoren und Centaflex-Kupplung.Wenn Sie weitere Fragen haben, können Sie sich gerne an uns wenden.
