Große Elektromotor-Nylon-Wellenkupplungs-Stahlnabe für verschiedene Arbeitsbedingungen
| Herkunftsort | China |
|---|---|
| Markenname | REIJAY |
| Zertifizierung | Provide |
| Modellnummer | B24 |
| Min Bestellmenge | 1 Satz |
| Preis | negotiable |
| Verpackung Informationen | Accoording zu Ihrem Bedarf |
| Lieferzeit | Verhandelbar |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 500 Sätze pro Monat |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Name | Elektromotor-Nylonwellenkupplung | Arbeitsbereich | Verschiedene Arbeitsbedingungen |
|---|---|---|---|
| Garantie | 2 Jahre | Material | Nylon- und Stahlnabe |
| Vorteil | Kleiner Verlust der Übertragungseffizienz und groß | Anwendung | Maschine und Pumpe |
| Fertigen Sie besonders an | Verfügbar auf Anfrage | Verpacken-Art | Verfügbar auf Anfrage |
| Bedingung | Wasser-Pumpen-Koppelung | Kundendienst erbracht | Verfügbar auf Anfrage |
| Hervorheben | Elektromotor-Nylon-Wellenkupplung,Stahlnaben-Nylon-Wellenkupplung,flexible Nylon-Wellenkupplung |
||
Produkt-Beschreibung
Kleiner Verlust der Übertragungseffizienz und große Elektromotor-Nylonwellenkupplung für verschiedene Arbeitsbedingungen

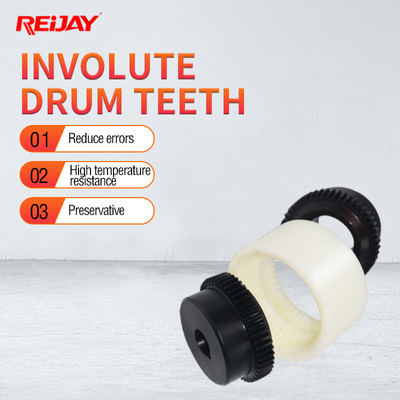

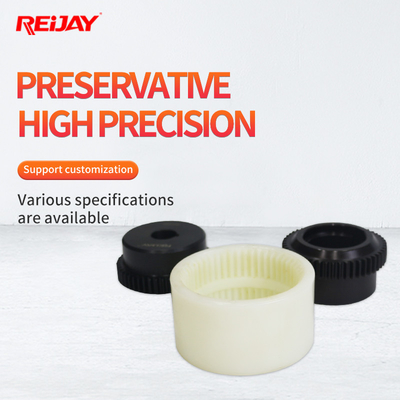

Die Wasser-Pumpe, die Elektromotor-Nylon-Wellenkupplung verbindet, ist eine Art flexible Bogenzahnkupplung. Seine typische Eigenschaft ist zwei übereinstimmende Naben mit den Kronenzähnen, die Drehmoment durch die interne Gangmasche der Unterkunftversammlung übertragen. Die Anschlussmuffe mit axialer paralleler Evolventenverzahnung ist in der Mitte der Zahnseite der Kopplungsnabe. Der Kopplungsentwurf erfüllt die Bedingungen des Radial- und eckigen axialen Wellenverschiebungsausgleiches, die unkontrollierbare Beiladung von angrenzenden Wellenlagern zu verringern.

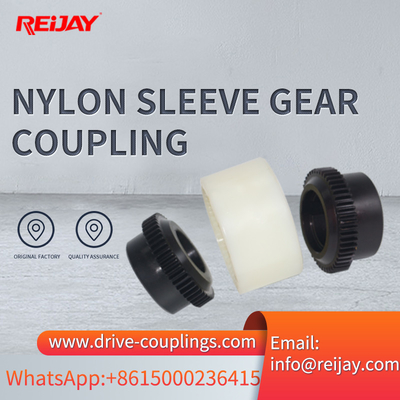

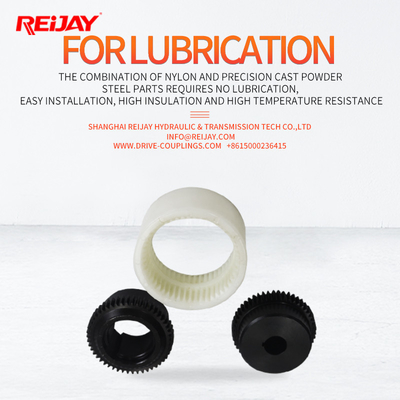

Die Wasser-Pumpe, die Elektromotor-Nylon-Wellenkupplung überträgt verbindet auch, drehmomentstarkes. Sie können, normalerweise ungefähr 0.01-0.02 Zoll parallel und ungefähr 2 Grad im Winkel falsch ausgerichtet werden. Die Wasserpumpenverbindene Nylonärmelbogenzahnkupplung wird normalerweise in den Paaren mit der Verbindungswelle benutzt, um den Abstand zwischen der treibenden Ausrüstung und der treibenden Ausrüstung zu überspannen. Sie erfordern normalerweise Schmiermittel und einige Entwürfe für hellere Anwendungen benutzen freies Nylon des Schmiermittels im Mittelärmel.
Technische Daten der Nylonärmel-Bogenzahnkupplung:
| Motor sixe |
WilteSfMift Dxl [Millimeter] |
n=750 [1/min] Power P | Koppelung | TK maximal [Nanometer] | n = 1000 [1/min] Power P | Koppelung | TK maximal [Nanometer] | n = 1500 [1/min] Power P | Koppelung | TK maximal [Nanometer] | n=3000 (1/min] PawwP | Koppelung | TK maximal [Nanometer] | |||||
| 1500 [1/mln] | 3000 [1/mm] | [Kilowatt] | TAN [Nanometer] | [Kilowatt] | TAN [Nanometer] | [Kilowatt] | TAN [Nanometer] | [Kilowatt] | TAN [Nanometer] | |||||||||
| 56 | 9x20 | 14 | 20 | 0,037 | 0,43 | 14 | 20 | 0,06 | 0,4 | 14 | 20 | 0,09 | 0,3 | 14 | 20 | |||
| 0,045 | 0,52 | 0,09 | 0,6 | 0,12 | 0,4 | |||||||||||||
| 63 | 11x23 | 14 | 20 | 0,06 | 0,7 | 14 | 20 | 0,12 | 0,9 | 14 | 20 | 0,18 | 0,6 | 14 | 20 | |||
| 0,09 | 1,1 | 0,18 | 1,2 | 0,25 | 0,9 | |||||||||||||
| 71 | 14x30 | 0,09 | 1,4 | 14 | 20 | 0,18 | 2 | 14 | 20 | 0,25 | 1 | 14 | 20 | 0,37 | 1,3 | 14 | 20 | |
| 0,12 | 1,8 | 0,25 | 2,8 | 0,37 | 2,5 | 0,55 | 1,9 | |||||||||||
| 80 | 19x40 | 0,18 | 2,5 | 19 | 32 | 0,37 | 3,7 | 19 | 32 | 0,55 | 3,7 | 19 | 32 | 0,75 | 2,5 | 19 | 32 | |
| 0,25 | 3,5 | 0,55 | 5,5 | 0,75 | 5 | 1,1 | 3,7 | |||||||||||
| 90S | 24x50 | 0,37 | 5,3 | 24 | 40 | 0,75 | 7,9 | 24 | 40 | 1,1 | 7,5 | 24 | 40 | 1,5 | 4,9 | 24 | 40 | |
| 90L | 0,55 | 7,9 | 1,1 | 11 | 1,5 | 10 | 2,2 | 7,4 | ||||||||||
| 100 L | 28x60 | 0,75 | 11 | 28 | 90 | 1,5 | 15 | 28 | 90 | 2,2 | 15 | 28 | 90 | 3 | 9,8 | 28 | 90 | |
| 1,1 | 16 | 3 | 20 | 4 | 13 | |||||||||||||
| 112M | 28x60 | 1,50 | 21 | 28 | 90 | 2,2 | 22 | 28 | 90 | 4 | 27 | 28 | 90 | 4 | 13 | 28 | 90 | |
| 132 S | 38x80 | 2,20 | 29 | 38 | 160 | 3 | 30 | 38 | 160 | 5,5 | 36 | 38 | 160 | 5,5 | 18 | 38 | 160 | |
| 7,5 | 25 | |||||||||||||||||
| 132 M | 3 | 40 | 4 | 39 | 7,5 | 49 | ||||||||||||
| 5,5 | 55 | |||||||||||||||||
| 160M | 42x110 | 4 | 54 | 42 | 200 | 7,5 | 74 | 42 | 200 | 11 | 72 | 42 | 200 | 11 | 35 | 42 | 200 | |
| 5,50 | 74 | 15 | 49 | |||||||||||||||
| 160 L | 7,50 | 100 | 11 | 108 | 15 | 98 | 18,5 | 60 | ||||||||||
| 180M | 48x110 | 48 | 280 | 48 | 280 | 18,5 | 121 | 48 | 280 | 22 | 72 | 48 | 280 | |||||
| 180 L | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
| 200L | 55x110 | 15 | 196 | 55 | 500 | 18,5 | 185 | 55 | 500 | 30 | 195 | 55 | 500 | 30 | 97 | 55 | 500 | |
| 22 | 215 | 37 | 117 | |||||||||||||||
| 225 S | 60x140 | 55x110 | 18,50 | 245 | 65 | 780 | 65 | 780 | 37 | 245 | 65 | 780 | 55 | 500 | ||||
| 225 M | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
| 250 M | 65x140 | 60x140 | 30 | 390 | 65 | 780 | 37 | 361 | 65 | 780 | 55 | 357 | 65 | 780 | 55 | 176 | 65 | 780 |
| 280S | 75x140 | 65x140 | 37 | 490 | 80 | 1400 | 45 | 440 | 80 | 1400 | 75 | 487 | 80 | 1400 | 75 | 245 | 65 | 780 |
| 280 M | 45 | 585 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
| 315 S | 80x170 | 65x140 | 55 | 715 | 80 | 1400 | 75 | 730 | 80 | 1400 | 110 | 714 | 80 | 1400 | 110 | 350 | 65 | 780 |
| 315M | 75 | 970 | 100 | 2400 | 90 | 876 | 100 | 2400 | 132 | 857 | 100 | 2400 | 132 | 420 | ||||
| 315 L | 90 | 1170 | 110 | 1070 | 160 | 1030 | 160 | 513 | 80 | 1400 | ||||||||
| 110 | 1420 | 132 | 1200 | 200 | 1290 | 200 | 641 | |||||||||||
