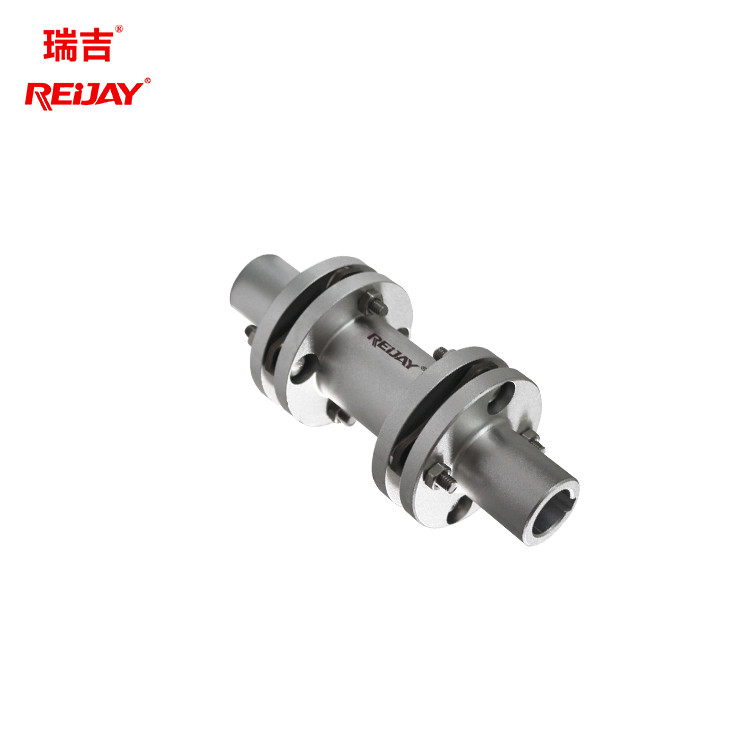

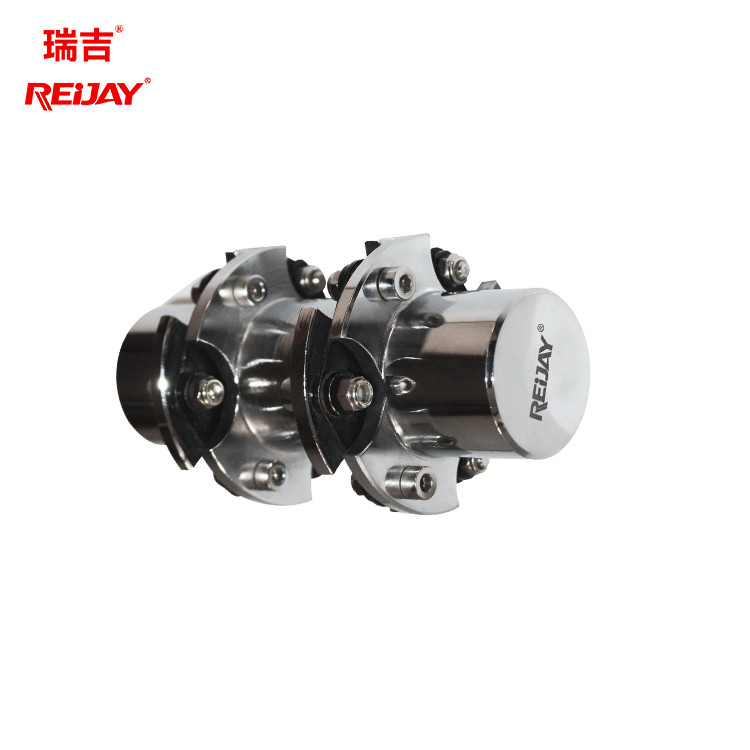

Flexibler drehmomentstarker Wellenzahnrad-Bewegungskopplungsedelstahl 2000 Nanometer
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Material | Edelstahl | Eigenschaft | Die Fähigkeit, die Versetzung der zwei Äxte zu entschädigen ist stark |
|---|---|---|---|
| Anwendung | HaschArbeitsbereich | Vorteil | Hohe Übertragungseffizienz |
| Nennmoment | 240-110000N.m | fertigen Sie besonders an | Techniker helfen Ihnen zu wählen |
| Garantie | 2 Jahre | Name | Flexible Disketten-Koppelung |
| Hauptstruktur | Diskette | ||
| Hervorheben | 2000 Nanometer-Gang-Bewegungskoppelung,Edelstahl-Gang-Bewegungskoppelung,Disketten-drehmomentstarke Wellenkupplung |
||
Produkt-Beschreibung
Genaue Übertragungsgeschwindigkeit und ohne Geräusche flexible Disketten-Koppelung für eine Vielzahl der Baumaschine
Eigenschaften der flexiblen Disketten-Koppelung:
Die Membran der flexiblen Diskette, die sich verbindet, ist dünn, also verbiegt sie leicht, wenn eine relative Verschiebungslast auftritt, also kann sie bis 1,5 Graden Abweichung beim Produzieren von niedrigen Lagerbelastungen im Servosystem widerstehen. Flexible Disketten-Koppelung sind in den Servosystemen häufig benutzt, und die Membran hat gute Drehmomentstarrheit. Membrankoppelungen andererseits sind- sehr empfindlich und können leicht beschädigt sein, wenn sie missbrauchtes gebräuchliches sind oder nicht richtig installiert sein. Deshalb ist es sehr notwendig, zu garantieren, dass die Abweichung innerhalb des tragenden Bereiches des Normalbetriebs der Koppelung ist.
Technische Daten der flexiblen Disketten-Koppelung:
| Größe | Moment Drehmoment TKN Nanometer |
Maximum. Moment Drehmoment TKNmax Nanometer |
Max. Speed | Weight4) Kilogramm |
Massen- Moment von Intertia5) kgm2 |
Zulässig Axial Misalign-ment6) ±ΔkA Millimeter |
Zulässig Eckig Misalign-ment7,8) ±ΔkW ° (Degress) |
messer3) Max. Bore3) Millimeter |
L Millimeter |
Z Millimeter |
P Millimeter |
L1/L2 Millimeter |
S9) Millimeter |
Millimeter |
B Millimeter |
||
| ohne blancing1) 1/min |
mit blancing2) 1/min |
||||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 2,1 | 0,002 | 1,5 | 1.5° | 38 | 134 | 45 | 7,5 | 40 | 60 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2,9 | 0,004 | 2,1 | 1.5° | 46 | 189 | 72 | 8,4 | 50 | 89 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 5,5 | 0,012 | 2,6 | 1.5° | 60 | 228 | 91 | 8,4 | 60 | 108 | 132 | 84 | |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 8,6 | 0,025 | 3,1 | 1.5° | 70 | 264 | 102 | 11,2 | 70 | 124 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 15,0 | 0,063 | 3,7 | 1.5° | 80 | 300 | 112 | 14,0 | 80 | 140 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 21,0 | 0,110 | 3,8 | 1° | 90 | 339 | 128 | 15,5 | 90 | 159 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 30,0 | 0,200 | 4,2 | 1° | 100 | 375 | 140 | 17,5 | 100 | 175 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 40,0 | 0,320 | 4,7 | 1° | 110 | 427 | 156 | 20,5 | 115 | 197 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 57,0 | 0,560 | 5,2 | 1° | 124 | 469 | 177 | 21,2 | 125 | 219 | 278 | 174 | |
| 302-6 | 20000 | 40,000 | 2560 | 6400 | 74,0 | 0,860 | 5,7 | 1° | 135 | 505 | 186 | 24,4 | 135 | 235 | 302 | 190 | |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 89,0 | 1,170 | 6,5 | 1° | 145 | 544 | 202 | 26,0 | 145 | 254 | 325 | 205 | |
| 345-6 | 31000 | 62,000 | 2200 | 5500 | 109,0 | 1,630 | 6,9 | 1° | 155 | 580 | 214 | 28,2 | 155 | 270 | 345 | 217 | |
| 380-6 | 42300 | 84,000 | 2040 | 5100 | 146,0 | 2,640 | 7,6 | 1° | 170 | 637 | 233 | 32,0 | 170 | 297 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 190,0 | 4,040 | 8,2 | 1° | 180 | 690 | 254 | 33,2 | 185 | 321 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 224,0 | 5,450 | 8,8 | 1° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 | ||
Getriebe-Technologie-Co. Ltd. Shanghais Reijay wurde hydraulische im Jahre 2003 hergestellt. Wir werden an der Lieferung der höchstentwickelten mechanischen Getriebekomponenten, hydraulischen der Gruppenzusätze und der Wärmeaustauschprodukte festgelegt (Heizungen und Kühlvorrichtungen). Um spezielle Nachfragen von den Kunden besser zufriedenzustellen, können wir nichtstandardisierten Entwurf, Produkterfindung, shafting Dreh- Erschütterungsberechnung, Simulationssystemtest und bezogenen Berufssoftware Support gewähren.
Reijay hat ein besseres Verständnis des chinesischen Marktes während fast 20 Jahre des GroßverkaufMarketingsystems. Indem wir direkt den Bedarf von Terminalbenutzern in der Konzeption- des Produktsauswahl, in der Prototypüberprüfung, Versammlungsproduktion, Marktanwendung, Teilen von Fachkenntnissen mit den deutschen und amerikanischen Firmen gegenüberstellten, besaßen wir viel der einzigartigen Anwendungserfahrung, die uns erlauben, raue externe Umwelt gegenüberzustellen. Entsprechend Marktnachfrage und dem Finden der Kundennachfragen, funktioniert technische Abteilung Reijay ausschließlich unter dem internen Qualitätssicherungssystem (interne ISO9001 und IATF16949 Qualitätssicherungssystemspezifikationen). Wir entwickeln neue Produkte und verbessern ununterbrochen, um Kunden zu helfen, Probleme zu lösen.
