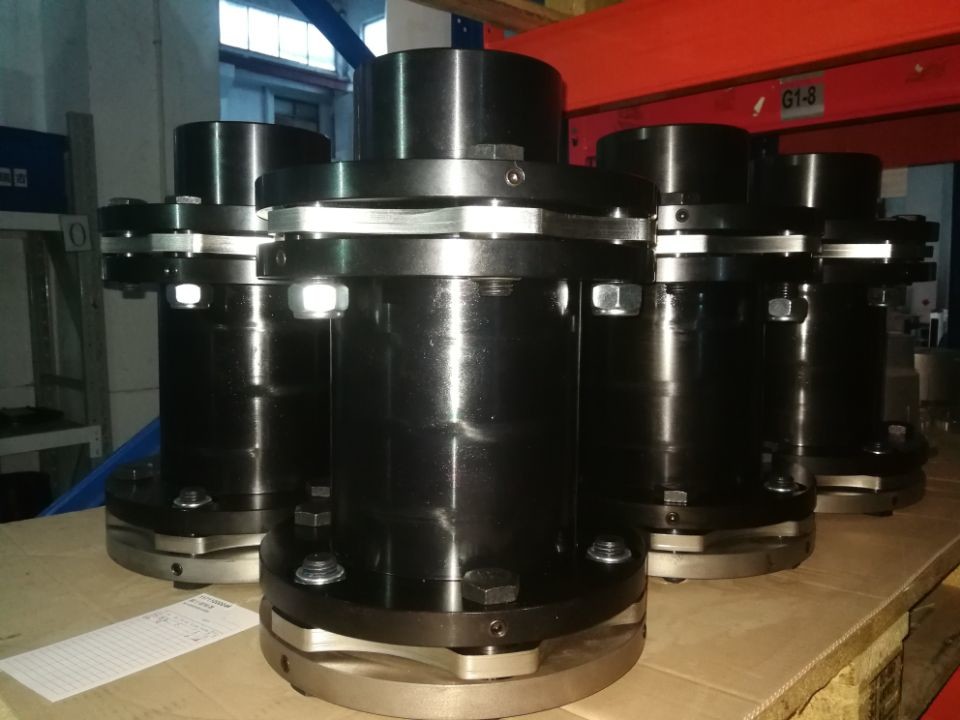

Koppelung 1010G Rexnord Falk Belt Conveyor Steelflex Grid
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Material | Stahl | Außendurchmesser (D) | 80-440mm |
|---|---|---|---|
| Lochdurchmesser (d) | 34-195mm | Produkt-Name | Diskette, die Rexnord-Koppelung verbindet |
| Schlüsselwort | Diskettenkoppelung; Rexnord-Koppelung | Anwendung | Stahlwerke, Gebläse, Fans, Zerkleinerungsmaschinen…. |
| Eigenschaft | drehmomentstark, Widerstand zur rauen Umwelt | ||
| Hervorheben | 1010G Rexnord Falk Coupling,Bandförderer Rexnord Falk Coupling,steelflex Gitterkoppelung |
||
Produkt-Beschreibung
Dreh- Steifheit wird für einen Plattenstapel. zur Verfügung gestellt! Axiales misaligment wird für Koppelungen mit zwei versehen die misalignent, welche Diskette packs.lAngular pro einzelne Diskette pack.l sehen Katalogseite 4 diagramm 1 + 2 für zusätzliche Information über Versetzung zur Verfügung gestellt wird.
Balanciert als hergestellt; Trifft die requrements, die Klasse 9.balanced AGMA 9000-C90 übereinstimmen; Trifft die requirents, die Klasse AGMA 9000-C90 übereinstimmen, die 10./die maximalen gezeigten Bohrungen für die zylinderförmige oder Verjüngungswellen mit Schlüsseln sind. Für Keile und andere gebohrte Arten Kontakt REIJAY wird technische Unterstützung W acht für eine komplette Koppelung mit maximalen Bohrungen gegeben. /Wird Moment von iner tia für eine komplette Koppelung mit maximalen Bohrungen und GD2 = 4J. gegeben. /Wird axiales misaligment für die Kopplung mit einem Plattenstapel/ein ngular misalignent wird zur Verfügung gestellt pro einzelnen Plattenstapel versehen. /Sehen Sie Seite 4 diagramm 1 + 2 für zusätzliche Information über Versetzung. /Gibt es kein paralleles misalginment für die SU-Art.
Kein Bedarf an der Schmierung und an Kopplungsmaintenanceno Verschleißteilen
Hohe Dreh- Starrheit ohne Rotation
Dichte der hohen Leistung (höheres Drehmoment für einen givenoutside Durchmesser)
Widerstand zur rauen Umwelt
Rexnord-falk Koppelung/Diskette KopplungsbergbaukohlenmaschinenBandförderer, der 1010G verbindet
Technische Spezifikationen:
| Größe | Moment Drehmoment TKN (Nanometer) |
Maximum. Moment Drehmoment TKNmax (Nanometer) |
Max. Speed | Gewicht4) Kilogramm |
Massen- Moment von Intertia5) kg2 |
Zulässig Axial Versetzung6) ±ΔkA (Millimeter) |
Zulässig Eckig Versetzung7,8) ±ΔkW ° (Degress) |
messer3) Max. Bore3) (Millimeter) |
L (Millimeter) |
Z (Millimeter) |
P (Millimeter) |
L1/L2 (Millimeter) |
S9) (Millimeter) |
(Millimeter) |
B (Millimeter) |
|
| Ohne Balancieren (1/min)) |
Mit Balancieren (1/min |
|||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 2,1 | 0,002 | 1,5 | 1.5° | 38 | 134 | 45 | 7,5 | 40 | 60 | 90 | 58 |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2,9 | 0,004 | 2,1 | 1.5° | 46 | 189 | 72 | 8,4 | 50 | 89 | 110 | 65 |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 5,5 | 0,012 | 2,6 | 1.5° | 60 | 228 | 91 | 8,4 | 60 | 108 | 132 | 84 |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 8,6 | 0,025 | 3,1 | 1.5° | 70 | 264 | 102 | 11,2 | 70 | 124 | 158 | 98 |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 15,0 | 0,063 | 3,7 | 1.5° | 80 | 300 | 112 | 14,0 | 80 | 140 | 195 | 112 |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 21,0 | 0,110 | 3,8 | 1° | 90 | 339 | 128 | 15,5 | 90 | 159 | 202 | 125 |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 30,0 | 0,200 | 4,2 | 1° | 100 | 375 | 140 | 17,5 | 100 | 175 | 228 | 140 |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 40,0 | 0,320 | 4,7 | 1° | 110 | 427 | 156 | 20,5 | 115 | 197 | 255 | 155 |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 57,0 | 0,560 | 5,2 | 1° | 124 | 469 | 177 | 21,2 | 125 | 219 | 278 | 174 |
| 302-6 | 20000 | 40,000 | 2560 | 6400 | 74,0 | 0,860 | 5,7 | 1° | 135 | 505 | 186 | 24,4 | 135 | 235 | 302 | 190 |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 89,0 | 1,170 | 6,5 | 1° | 145 | 544 | 202 | 26,0 | 145 | 254 | 325 | 205 |
| 345-6 | 31000 | 62,000 | 2200 | 5500 | 109,0 | 1,630 | 6,9 | 1° | 155 | 580 | 214 | 28,2 | 155 | 270 | 345 | 217 |
| 380-6 | 42300 | 84,000 | 2040 | 5100 | 146,0 | 2,640 | 7,6 | 1° | 170 | 637 | 233 | 32,0 | 170 | 297 | 3850 | 238 |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 190,0 | 4,040 | 8,2 | 1° | 180 | 690 | 254 | 33,2 | 185 | 321 | 410 | 255 |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 224,0 | 5,450 | 8,8 | 1° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 | |
| Größe | Nominal Drehmoment TKN (Nanometer) |
Spitze Maximum. |
Max. Speed | Gewicht (Kilogramm) |
Massen- Moment von Intertia (kg2) |
Zulässig Axial Versetzung ±Δkazul (Millimeter) |
Zulässig Eckig Versetzung ±Δkwzul ° (Grad) |
d1/d2 (Millimeter) |
L (Millimeter) |
Z (Millimeter) |
P (Millimeter) |
L1/L2 (Millimeter) |
Standard (Millimeter) |
(Millimeter) |
B (Millimeter) |
|
| Ohne Balancieren (1/min) |
Mit Balancieren (1/min) |
|||||||||||||||
| 278-8 | 20000 | 40000 | 2800 | 7000 | 59 | 0,573 | 3,7 | 0.5° | 124 | 469 | 177 | 21,2 | 125 | 219 | 278 | 174 |
| 302-8 | 30000 | 60000 | 2560 | 6400 | 77 | 0,878 | 4,0 | 0.5° | 135 | 505 | 186 | 24,4 | 135 | 235 | 302 | 190 |
| 325-8 | 37000 | 74000 | 2400 | 6000 | 92 | 1,199 | 4,3 | 0.5° | 145 | 544 | 202 | 26,0 | 145 | 254 | 325 | 205 |
| 345-8 | 46000 | 92000 | 2200 | 5500 | 112 | 1,660 | 4,6 | 0.5° | 155 | 580 | 214 | 28,2 | 155 | 270 | 345 | 217 |
| 380-8 | 63000 | 126000 | 2040 | 5100 | 150 | 2,715 | 5,0 | 0.5° | 170 | 637 | 233 | 32,0 | 170 | 297 | 380 | 238 |
| 410-8 | 86000 | 172000 | 1880 | 4700 | 195 | 4,110 | 5,4 | 0.5° | 180 | 690 | 254 | 33,2 | 185 | 321 | 410 | 255 |
| 440-8 | 110000 | 220000 | 1740 | 4350 | 230 | 5,540 | 5,8 | 0.5° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 | |
