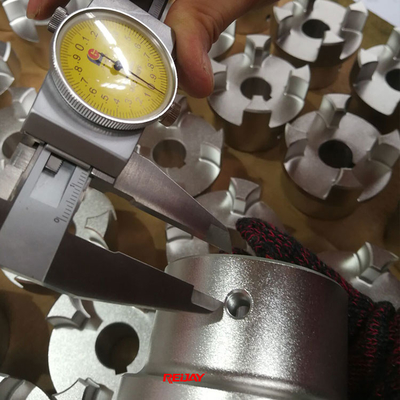

42/55 flexible Klauenkupplungs-Aluminiumlegierungs-Hydraulikpumpe-Motorwelle, die 98SHA verbindet
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xMaterial | Aluminiumlegierung | Schlüsselwörter | Hydraulikpumpenkupplung |
---|---|---|---|
Standard | IEC-Standardmotor und Nemo-Motor | Außendurchmesser (D) | 26 mm ~ 420 mm |
Lochdurchmesser (d) | 4mm-200mm | Anwendung | Hydrauliksystem oder Baumaschinen |
Garantie | 3 Jahre | Verpackung | Kunststoff + Karton + Holzpalette |
Markieren | Flexible Klauenkupplung 55,Flexible Klauenkupplung 42,Motorwelle |
42/55 Flexible Klauenkupplung Aluminiumlegierung Hydraulikpumpe Motorwellenkupplung 98SHA
Das hyperboloide Evolventendesign entspricht der europäischen Norm.Das Material für die Wellenhülse umfasst Gussstahl, Gusseisen, modulares Gusseisen, Stahl und Aluminiumlegierungen.
Das Elastomer besteht aus Polyurethan und es sind vier Härtegrade wählbar, darunter 80SHA, 92SHA, 98SHA und 64SHD.Sie haben unterschiedliche Drehmomente und 98SHA ist ein Standardtyp.
Es verfügt über ein gutes Stoß- und Vibrationsdämpfungsvermögen und ist einfach zu installieren und wartungsfrei.
Technische Spezifikationen
Produktname |
Aluminiumlegierungsmaterial Rotex-Kupplung/Flexible Klauenkupplung/ Reijay-Kupplung Hydraulikmotorkupplung A19,24,28,38,42,48,55,65,…. |
Standard | IEC-Standardmotor oder Nemo-Motor oder -Pumpe |
Material | Edelstahl, Stahlguss, Aluminium, Gusseisen |
Typ | Klauenkupplung/ elastische Kupplungen/NBL Präzision ohne Spiel/Spreizhülse zahnlos/…. |
Betriebstemperatur | -40°C bis +125°C |
Verbindungsweg | Keilnut-, Spline- und Einzelschlitzverriegelung usw |
Besonderheit | Leicht, flexibel, vibrationsdämpfend |
Kunden Bestellung | Auf Anfrage erhältlich |
Anwendung | Motoren- und Anlagenbau, IEC-Normmotoren, Bergbaumaschinen, hydraulische Maschinen…. |
Maße | Max.Radialverschiebung max.Winkelverschiebung n=1500tnin-1 |
Drehmoment (Nm) |
Maße | Maximale radiale Verdrängung mit 1° Winkelverdrängung und n=1500l/min | Maximale axiale Verschiebung | Sechskantschrauben DIN933 8,8 oder 10,9 |
||||||||||||||||
Spez | OD | H | LTB | G | S | BSE | OAL (ASPC) | Tkn | Tkmmax | F | SL | OAL ADSPC | Schraubenspez | Schraubenmenge |
Drehmoment TA [Nm] |
|||||||
100 | 140 | 180 | 250 | |||||||||||||||||||
19 | 40 | 18 | 25 | 16 | 10 | 42 | 92 | 0,65 | Jede Ärmel Nabe 1°30' |
|||||||||||||
24 | 55 | 27 | 30 | 18 | 16 | 52 | 112 | 0,89 | 35 | 70 | 8 | 52 | BSE+60 | 1.4 | 1.4 | M5 | 16 | 6 | ||||
28 | 65 | 30 | 35 | 20 | 18 | 58 | 128 | 1 | 95 | 190 | 10 | 60 | BSE+70 | 1.4 | 1.5 | M6 | 16 | 14 | ||||
38 | 80 | 38 | 45 | 24 | 20 | 68 | 158 | 1.15 | 190 | 380 | 10 | 68 | BSE+90 | 1.3 | 2 | 1.8 | M8 | 16 | 35 | |||
42 | 95 | 46 | 50 | 26 | 22 | 74 | 174 | 1.26 | 265 | 530 | 12 | 76 | BSE+100 | 2 | 2 | M8 | 16 | 35 | ||||
48 | 105 | 61 | 56 | 28 | 24 | 80 | 192 | 1,36 | 310 | 620 | 12 | 80 | BSE+112 | 2 | 2.1 | M8 | 16 | 35 | ||||
55 | 120 | 60 | 65 | 30 | 28 | 88 | 218 | 1,52 | 410 | 820 | 16 | 92 | BSE+130 | 1.9 | 2.6 | 3.8 | 2.2 | M10 | 8 | 69 | ||
65 | 135 | 68 | 75 | 35 | 32 | 102 | 252 | 1,75 | 625 | 1250 | 16 | 102 | BSE+150 | 3.8 | 2.6 | M10 | 12 | 69 | ||||
75 | 160 | 80 | 85 | 40 | 36 | 116 | 286 | 2 | 1280 | 2560 | 19 | 118 | BSE+170 | 2.4 | 3.7 | 3 | M12 | 15 | 120 | |||
90 | 200 | 100 | 100 | 45 | 40 | 130 | 330 | 2.5 | 2400 | 4800 | 20 | 130 | BSE+200 | 3.5 | 3.4 | M16 | 15 | 295 |
