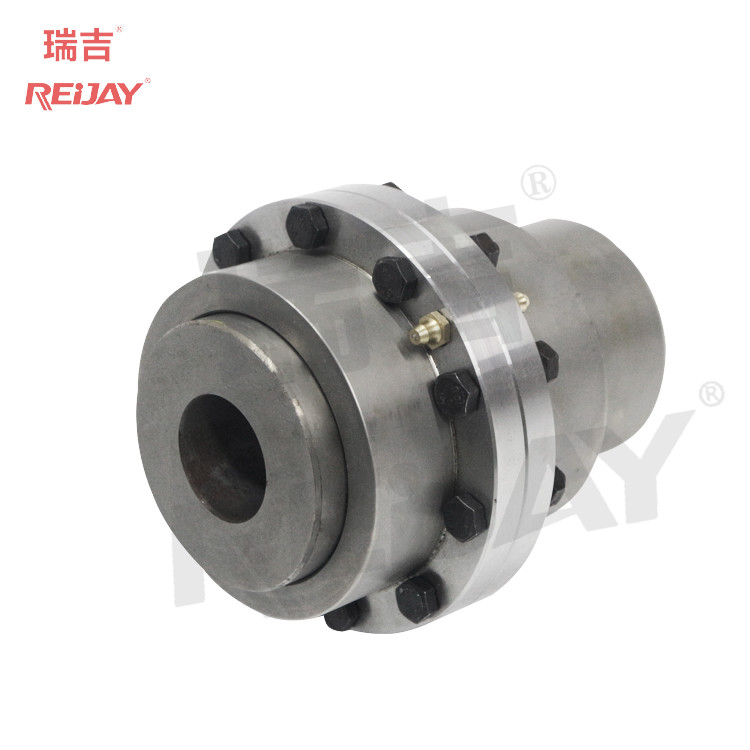

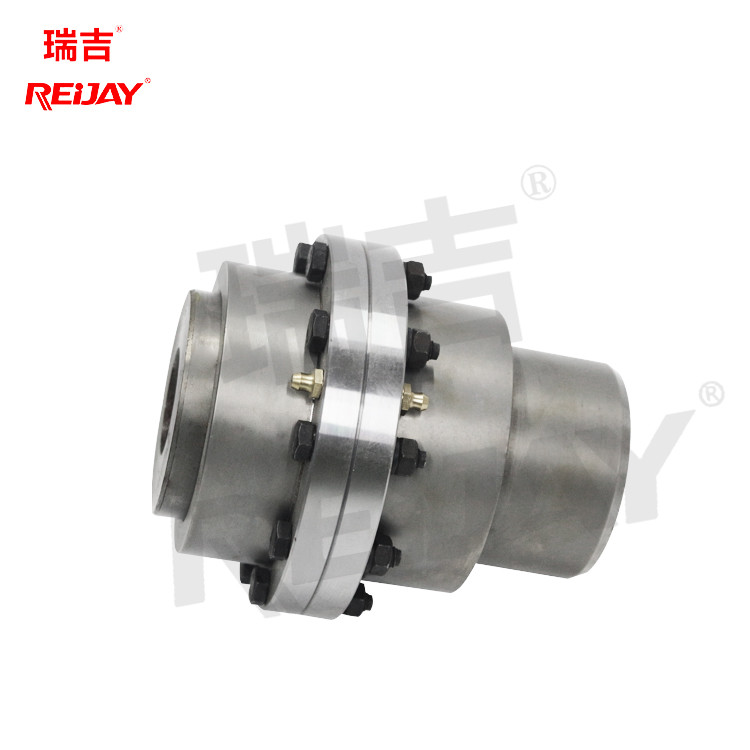

Flexible Bogenzahnkupplung Torsionally für Wellen-Kraftübertragungssystem
Herkunftsort | China |
---|---|
Markenname | REIJAY |
Zertifizierung | Provided |
Modellnummer | R-VQSP |
Min Bestellmenge | 1 Satz |
Preis | Negotiable |
Verpackung Informationen | Ja, das ist es. |
Lieferzeit | Verkäuflich |
Zahlungsbedingungen | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit | Monat mit 500 Sätzen |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProdukt-Name | Flexible Bogenzahnkupplung | Eigenschaft | Standardform |
---|---|---|---|
Anwendung | Niedrige Geschwindigkeit und schwere Lastbedingungen | Vorteil | Lange Nutzungsdauer |
Nennmoment | 6,3-16000 Nm | Arbeitsbereich | Maschinen Master-Slave-Schaft |
Garantie | 2 Jahre | Andere | Professionelle Techniker unterstützen die Auswahl |
Markieren | Getriebe-flexible Bogenzahnkupplung,Wellen-flexible Bogenzahnkupplung,torsionally flexible Koppelungen |
Nutzungsdauer der Standardform lange flexible Bogenzahnkupplung für Wellenkraftübertragungssystem
Es gibt Hunderte von den Arten flexibler Bogenzahnkupplung, aber es gibt zwei Grundformen: 1. Kombination von Innenverzahnungen und von Außenverzahnungen; 2. Kombination von Endenzähnen. Alle weiteren Formen sind Veränderungen auf diesen zwei Grundlagen. Die Zahnkupplung mit Innenverzahnungen und Außenverzahnungen hat ein verhältnismäßig großes Getriebedrehmoment. Den unterschiedlichen Bedarf von Benutzern berücksichtigend, ist sie absichtlich entworfen, damit die Längen der Wellenenden auf beiden Seiten von den Zähnen inkonsequent sind, damit Benutzer die Installationsrichtung entsprechend ihrem Bedarf wählen können. So gibt es keine Regel, auf der Stirnflächen wo. Sollte beachtet werden die Installation: 1. Wenn es auf der Erstausrüstung ersetzt wird, sollte es in der gleichen Richtung wie die Vorlage im Allgemeinen sein. Wenn es entworfen eben und hergestellte Ausrüstung ist, dann sollte es nach Ansicht des inneren und des Außenstimmens installiert sein, ohne andere umgebende Teile zu behindern. Mehr gemeinsame Oberflächen des Zahnes, das zuverlässiger das Prinzip der Installation.
Technische Spezifikationen
Größe |
Bewertetes Drehmoment (Nanometer) |
maximale Drehgeschwindigkeit | Bohrungs-Größe |
Gewicht (Kilogramm) |
OAL (Millimeter) |
LTB (Millimeter) |
LTB1 (Millimeter) |
||
Undynamische Balance U/min | Dynamische Balance U/min | ID1 | ID2 | ||||||
Maximum. | Maximum. | ||||||||
7 | 110000 | 2000 | 3000 | 225 | 320 | 431 (462) | 451 (452) | 221 | 221 |
8 | 150000 | 1900 | 2850 | 310 | 375 | 708 (730) | 568 (572) | 279 | 279 |
9 | 210000 | 1750 | 2625 | 340 | 415 | 915 (966) | 597 (598) | 292 | 292 |
10 | 280000 | 1550 | 2325 | 355 | 455 | 1.135 (1236) | 622 (626) | 305 | 305 |
11 | 390000 | 1400 | 2100 | 410 | 500 | 1.535 (1653) | 679 (683) | 334 | 334 |
12 | 500000 | 1300 | 1950 | 435 | — | 1.891 (2047) | 718 (721) | 353 | 353 |
13 | 600000 | 1150 | 1725 | 480 | — | 2.368 (2542) | 762 (762) | 372 | 372 |
14 | 730000 | 1050 | 1575 | — | — | 2.906 (3104) | 806(806) | 394 | 394 |
15 | 880000 | 900 | 1350 | — | — | 3.500 (3743) | 857 (857) | 419 | 419 |
16 | 1070000 | 800 | 1200 | — | — | 4.200 (4471) | 908 (908) | 441 | 441 |
18 | 1420000 | 550 | 825 | — | — | 5.398 (5754) | 940(940) | 457 | 457 |
20 | 1920000 | 450 | 675 | — | — | 7.641 (8223) | 1099 (1099) | 537 | 537 |
22 | 2420000 | 380 | 570 | — | — | 9.974 (10747) | 1194(1197) | 584 | 584 |
24 | 2990000 | 325 | 485 | — | — | 12.592 (13601) | 1283(1286) | 629 | 629 |
26 | 3700000 | 280 | 420 | — | — | 15.604 (16845) | 1372 (13750 | 673 | 673 |
28 | 4410000 | 240 | 360 | — | — | 18.573 (19981) | 1403(1407) | 689 | 689 |
30 | 5340000 | 220 | 330 | — | — | 21.551 (23184) | 1429(1432) | 702 | 702 |
